MT9221/MT9223是專為電流檢測應用開發的內置磁路的集成式電流檢測芯片。是一種成本低廉、結構簡單的高精度電流檢測方案。該芯片通過 MagnTek 一級代理商“易科公司”全面發售中。

由于芯片中集成了內置磁路，用戶可將芯片直接串接在被測電流回路中，并且無需復雜的外圍電路便可實現具有2600Vrms或2400Vrms隔離的交直電流（0~±50A）檢測解決方案。芯片內部集成溫度補償電路保證在整個工作溫度范圍內提供優異的溫度特性，該芯片在出廠時已對靈敏度以及靜態（零電流）輸出電壓進行校準，在全溫度范圍內提供低于 ±1.5% 的典型準確特性。推薦應用領域：光伏，不間斷電源，變頻器，伺服系統等。

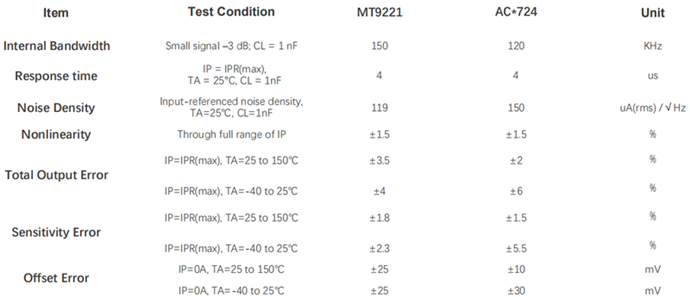

MT9221 VS ACS724 參數

MT9223產品特征：

- 電壓范圍4.5~5.5V

- 溫度范圍-40~125℃

- 高速帶寬150kHz

- 非線性度＜±0.5% (typ.)

- 精度 < ±1.5% (typ.)

- 響應時間 < 4us (typ.)

- 低噪聲 120uA/√Hz (typ.)

- 隔離電壓 2400 VRMS

- 最大±50A測量范圍

- 外部磁場干擾抑制能力

- 內部集成電流導體回路

- 內部集成溫度補償

- 零磁滯

- 比例輸出

- SOP-8

- 符合RoHS：（EU）2015/863

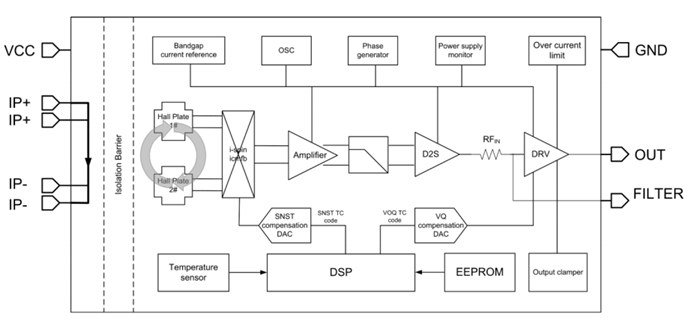

芯片內部框圖

MT9221/MT9223選型表格：

交流型號電流范圍

MT9221CT-06BR56A

MT9221CT-10BR510A

MT9223CT-20BR520A

MT9223CT-25BR525A

MT9223CT-30BR530A

MT9223CT-40BR540A

MT9223CT-50BR550A

直流型號電流范圍

MT9221CT-12UR512A

MT9223CT-20UR520A

MT9223CT-30UR530A

MT9223CT-35UR535A

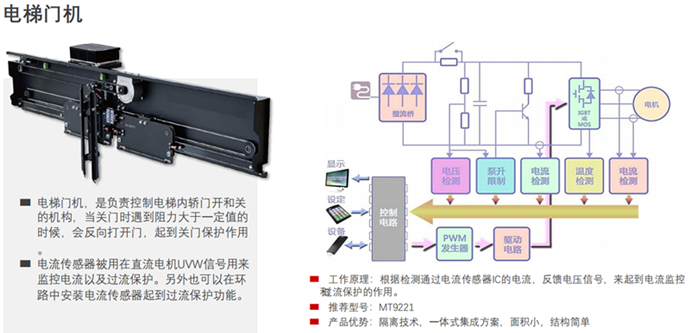

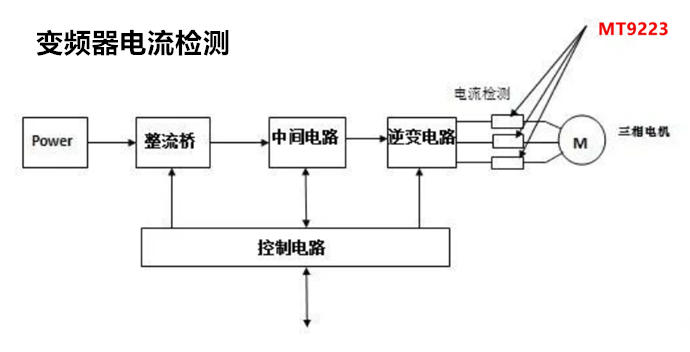

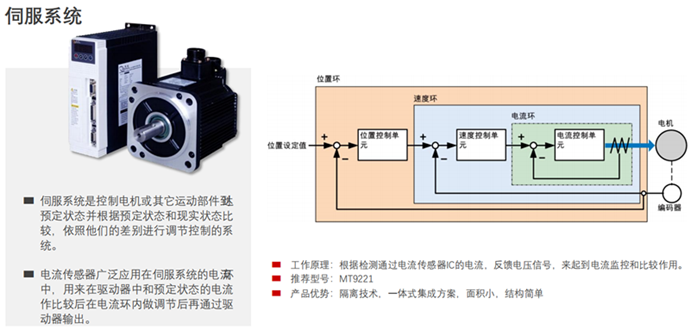

應用領域

￭Pin to Pin 替換 ACS712 或 ACS724

￭小功率逆變器電流檢測

￭電機相位和軌道電流檢測

￭ PV串式逆變器

￭充電器和轉換器

￭開關電源

￭過電流保護

MagnTek專注于磁性感應技術，服務于智能制造、智能交通、智能家居等多個領域。研發能力覆蓋了磁敏元件和信號處理芯片?；谛袠I(yè)經驗，應用技術服務已拓展到磁體選型設計、磁場仿真、電機系統應用支持等。

2019年MagnTek上?？偛窟w至中科院上海高等研究院，與矽?？萍迹≦ST）在同一辦公地點聯合辦公，Magntek品牌保持獨立運行。

MT9221/MT9223技術支持及芯片供應，由MagnTek中國區一級代理商 “易科公司” 提供 。
